I. วัตถุประสงค์ของอุปกรณ์และมาตรฐานการปฏิบัติตามข้อกำหนด
อุปกรณ์ตรงตามข้อกำหนด	เป็นไปตามมาตรฐาน GB/T 30435-2013 สำหรับเตาอบลมร้อนแบบไฟฟ้า, มาตรฐานความปลอดภัยในการผลิต GB 5959.4-92 และมาตรฐาน GB/T 20033-2011 สำหรับเตาอบลมร้อนหมุนเวียน
2. การประยุกต์ใช้ผลิตภัณฑ์	เหมาะสำหรับการนำความร้อน ทนความชื้น ต้านทานความแห้ง การทดสอบการปรับตัวที่อุณหภูมิสูงและต่ำ การบำรุงรักษาอุณหภูมิคงที่ที่อุณหภูมิต่ำ และการจัดเก็บผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า การรักษาพื้นผิว เครื่องมือและเกจ พลาสติก โลหะวิทยา และการใช้งานที่คล้ายกัน เหมาะอย่างยิ่งสำหรับการทดสอบการปรับตัวที่อุณหภูมิสูงและต่ำของผลิตภัณฑ์ รวมถึงเส้นใยแสง คริสตัล ตัวเหนี่ยวนำที่มีความแม่นยำ ส่วนประกอบที่ผ่านการปรับสภาพพื้นผิว PCB และ LCD ยังทำหน้าที่เป็นเครื่องมือทดสอบความน่าเชื่อถือสำหรับวิศวกรรมการควบคุมคุณภาพอีกด้วย นอกจากนี้ ยังใช้ได้กับสำนักงานกำกับดูแลคุณภาพ สถาบันวิจัย และสถานศึกษาระดับอุดมศึกษา เพื่อประเมินประสิทธิภาพและคุณภาพของผลิตภัณฑ์
3. สินค้าต้องห้ามอย่างเคร่งครัด	ห้ามมิให้ทดสอบรายการต่อไปนี้โดยเด็ดขาด: สารไวไฟและวัตถุระเบิด วัสดุที่มีฤทธิ์กัดกร่อนสูง และวัตถุที่ปล่อยรังสีรุนแรง
ครั้งที่สอง ข้อมูลจำเพาะของอุปกรณ์

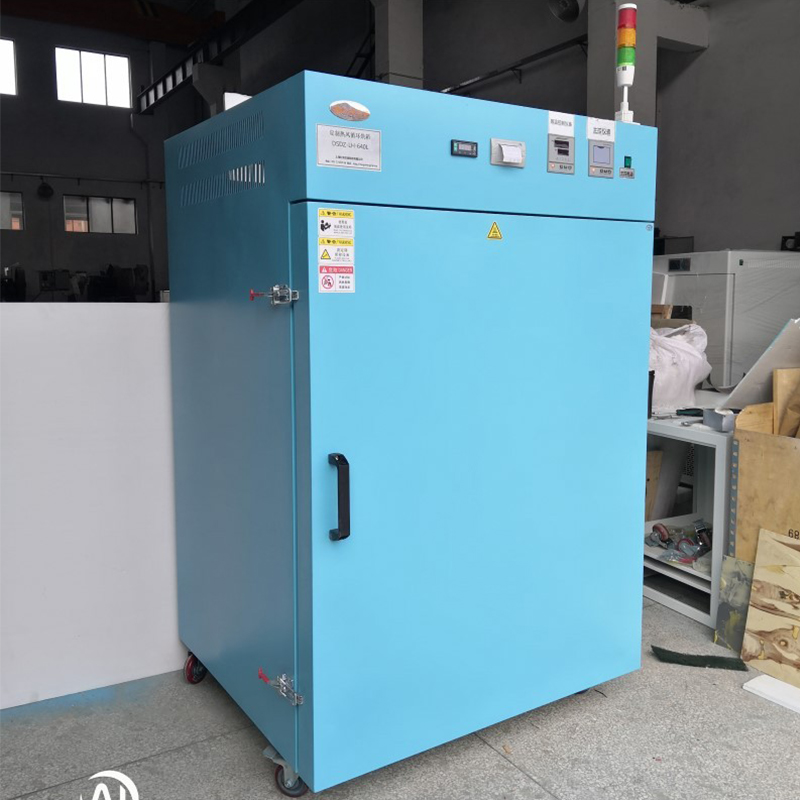

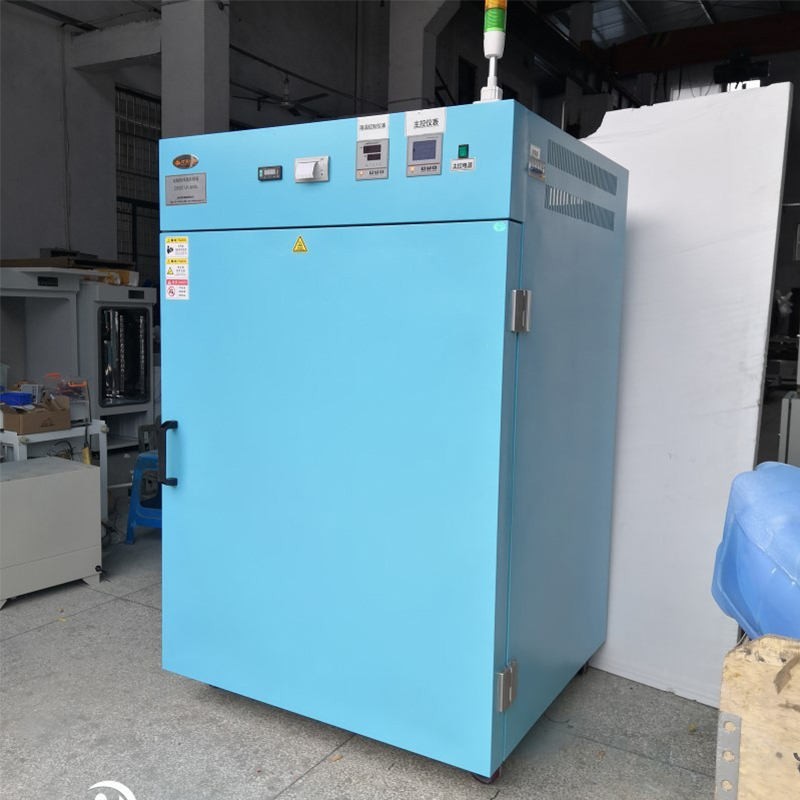

1. ชื่ออุปกรณ์	เตาอบอุณหภูมิสูงหมุนเวียนอากาศร้อนแบบกำหนดเอง
1. รุ่นอุปกรณ์	DS-LH135
2. ข้อกำหนดทางเทคนิคที่สำคัญ
เตาอบหมุนเวียนลมร้อนแบบกำหนดเอง
2.1 ขนาดห้องด้านใน	800 × 800 × 1,000 มม. (กว้าง × ลึก × สูง)
2.2 มิติภายนอก	1000 × 1050 × 1690 มม
2.3 ช่วงอุณหภูมิ	RT 50 ถึง 600 °C
2.4 อุณหภูมิในการทำงานในระยะยาว	<550
2.5 ความผันผวนของอุณหภูมิ	±1 องศาเซลเซียส
2.6 ความสม่ำเสมอของอุณหภูมิ	±2.5% ของการอ่าน
2.7 อัตราการทำความร้อน	อุณหภูมิห้องถึง 550 °C <85 นาที
2.8 ความละเอียดอุณหภูมิ	1 องศาเซลเซียส
2.9 ความสม่ำเสมอของอุณหภูมิ	200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C
2.9 อัตราแหล่งจ่ายไฟ (โดยประมาณ)	220V/50Hz
2.10 การใช้พลังงานทั้งหมด	ประมาณ 4kW
2.11 ผู้ถือตัวอย่าง	แผ่นตาข่ายขอบพับ (ใบมีดคู่) ทำจากสแตนเลสเจาะรู 3 แผ่น
3. ประสิทธิภาพโครงสร้างอุปกรณ์
3.1 วัสดุโครงสร้างสิ่งที่แนบมา	โครงสร้าง	ภายในมีโครงเหล็กฉากสำหรับเสริมโครงสร้าง ชั้นจากด้านนอกสู่ด้านในได้แก่: ตัวตู้ – ฉนวนใยหิน – โครง – ท่ออากาศ – ห้องด้านใน – ชั้นวางตัวอย่าง ระบบควบคุมอยู่ในกล่องควบคุมภายนอกซึ่งติดตั้งอยู่ที่ด้านขวาของตัวเครื่อง มอเตอร์พัดลมติดตั้งอยู่บนอุปกรณ์ โดยขับเคลื่อนพัดลมหมุนเวียนผ่านสายพานรูปตัววี
	วัสดุปลอกด้านนอก	โครงด้านนอกใช้แผ่นเหล็กรีดเย็นเคลือบด้วยผงไฟฟ้าสถิต
	วัสดุซับด้านใน	สร้างจากแผ่นสแตนเลส SUS321 ระดับพรีเมียม
	ล็อคประตู	มีตัวล็อคประตูแบบสลักสองชั้นเพื่อความสะดวกในการใช้งาน
	ชั้นฉนวนกันความร้อน	5052 อลูมิเนียมออกไซด์เป็นฉนวนขนสัตว์ทนไฟ
	รองรับเท้า	เท้าไนลอน.
	ประตู	โครงสร้างประตูบานเดียวไม่มีหน้าต่างสำหรับดู มีกลไกล็อคแบบ snap-lock เพื่อการทำงานตามหลักสรีระศาสตร์ การปิดผนึกกรอบประตูใช้ปะเก็นยางซิลิโคนทนอุณหภูมิสูง/ต่ำสูตรพิเศษเพื่อเพิ่มความสมบูรณ์ในการปิดผนึก
3.2 ระบบกระจายและหมุนเวียนอากาศ	พัดลม	การใช้พัดลมทนอุณหภูมิสูงที่มีแบรนด์ร่วมกับพัดลมหมุนเวียนอลูมิเนียมอัลลอยด์ทนอุณหภูมิสูงเพื่อให้เกิดการหมุนเวียนแบบกระจายแบบบังคับ
	พัดลม drive	สายพานส่งกำลังแบบสามเหลี่ยม
	การไหลเวียนของท่อ	การไหลเวียนของท่อใช้ทางเข้าด้านบนพร้อมการออกแบบอากาศไหลกลับด้านซ้ายและขวา การติดตั้งแผ่นกั้นภายในท่อทำให้มั่นใจได้ว่าทั้งความดันอากาศและความเร็วเป็นไปตามมาตรฐานการทดสอบ ขณะเดียวกันก็ทำให้อุณหภูมิคงที่ได้อย่างรวดเร็วเมื่อเปิดและปิดประตู
	พอร์ตทดสอบ	ไม่มี.
3.3 ระบบทำความร้อน	①	ระบบทำความร้อนใช้วิธีการทำความร้อนแบบหมุนเวียนอากาศร้อน เพื่อให้มั่นใจว่ามีการกระจายอุณหภูมิที่สม่ำเสมอ พร้อมการควบคุมอุณหภูมิที่แม่นยำและเชื่อถือได้
	②	ทั้งการควบคุมอุณหภูมิและกำลังไฟฟ้าที่ส่งออกคำนวณโดยไมโครคอมพิวเตอร์ ซึ่งจะปรับกำลังทำความร้อนโดยอัตโนมัติตามระดับภาระภายใน ทำให้ได้รับความแม่นยำสูงและประหยัดพลังงาน ส่งผลให้มีความยั่งยืนด้านสิ่งแวดล้อมและประหยัดพลังงานมากขึ้น
	๓	ส่วนประกอบของระบบหลัก: ท่อทำความร้อน รีเลย์โซลิดสเตต ฯลฯ
4 ระบบแจ้งเตือนเหตุขัดข้อง (อุปกรณ์เสริม)
การป้องกันความปลอดภัยของอุปกรณ์	ตัวจำกัดอุณหภูมิแบบอิสระจะตัดความร้อนโดยอัตโนมัติเมื่อมีความร้อนสูงเกินไป พร้อมด้วยเสียงเตือนและภาพเพื่อแจ้งเตือนผู้ปฏิบัติงาน และปกป้องตัวอย่างได้อย่างมีประสิทธิภาพ
5. ภาพรวมของส่วนประกอบไฟฟ้าที่เลือก
เครื่องมือวัด	เครื่องมือบล็อกแนวนอนในตัว LCD จะแสดงข้อมูลหลายชุดบนหน้าจอเดียวพร้อมการส่งสัญญาณที่เสถียรและแม่นยำ เครื่องมือนี้มีการทำงานของลอจิก PID ซึ่งมีทั้งความสามารถในการปรับแต่งเองและการปรับด้วยตนเอง
โซลิดสเตตรีเลย์	ใช้โซลิดสเตตรีเลย์คุณภาพสูง
เซ็นเซอร์อุณหภูมิ	ใช้เซ็นเซอร์ PT100
6. เอกสารทางเทคนิค
คู่มือ	คู่มือผู้ใช้อุปกรณ์, ใบรับประกัน, ใบรับรองความสอดคล้อง, แผนผังไฟฟ้า,
7. อุปกรณ์เสริมเพิ่มเติม
การจัดเก็บข้อมูล	ที่เก็บข้อมูล USB, การจัดเก็บข้อมูลสเปรดชีต
เครื่องพิมพ์	การพิมพ์ด้วยกระดาษความร้อน ปรับระยะการพิมพ์ได้
ช่องเติมก๊าซเฉื่อย	การกระจายรูปตัวยูภายใน รูรับแสง 16 มม. (เส้นผ่านศูนย์กลางภายนอก)
เครื่องวัดการไหลของก๊าซ	ควบคุมช่องก๊าซเพื่อควบคุมอัตราการไหลของก๊าซ
ไฟแสดงสถานะการทำงาน	ตัวบ่งชี้สามสี (สถานะการทำงาน, สถานะข้อผิดพลาด, สถานะอุณหภูมิสูงเกินไป)
ที่สาม ข้อกำหนดในการติดตั้งสภาพแวดล้อมของอุปกรณ์
ข้อกำหนดในการติดตั้งอุปกรณ์	อุณหภูมิและความชื้นโดยรอบ: 5°C ถึง 30°C ความชื้นสัมพัทธ์: <85%
	ไม่มีแรงสั่นสะเทือนที่รุนแรงในบริเวณใกล้เคียง
	ไม่มีแสงแดดโดยตรงหรือแหล่งความร้อนโดยตรงอื่นๆ
	ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงในบริเวณใกล้เคียง
	ไม่มีฝุ่นหรือสารกัดกร่อนที่มีความเข้มข้นสูงในบริเวณใกล้เคียง
	ห้องจะต้องมีการระบายอากาศที่ดี
	ไม่มีกระแสลมแรงในบริเวณใกล้เคียง ในกรณีที่จำเป็นต้องมีการไหลเวียนของอากาศแบบบังคับ กระแสลมจะต้องไม่หันไปทางตัวเครื่อง
	ต้องวางอุปกรณ์บนพื้นที่มั่นคงและได้ระดับและบำรุงรักษาให้อยู่ในแนวนอน
	ต้องรักษาระยะห่างอย่างน้อย 50 ซม. ระหว่างด้านหลังของอุปกรณ์และผนัง โดยมีระยะห่างอย่างน้อย 50 ซม. ทั้งสองด้าน
IV. การยอมรับและการรับประกัน
พารามิเตอร์	ข้อมูลทั้งหมดข้างต้นถูกวัดระหว่างการทำงานภายใต้สภาวะที่ไม่มีโหลด
การยอมรับ	การยอมรับ inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
การรับประกัน	ระยะเวลาการรับประกัน 12 เดือนจะใช้หลังจากการยอมรับ หลังจากช่วงเวลานี้ จะมีค่าใช้จ่ายที่สมเหตุสมผลสำหรับชิ้นส่วนทดแทน
V. เวลานำการผลิตและวิธีการขนส่ง
ระยะเวลาในการผลิต	จัดส่งภายใน 45 วันทำการนับจากวันที่การชำระเงินล่วงหน้าเข้าบัญชีของซัพพลายเออร์
วิธีการขนส่ง	การขนส่งทางถนน การจัดส่งในบรรจุภัณฑ์การขนส่งเป็นไปตามมาตรฐาน QB/WD008-2001 สถานที่จัดส่ง:จุดที่ลูกค้ากำหนด (ไม่รวมส่งชั้นบน) การขนถ่ายถุงจะต้องดำเนินการโดยผู้ซื้อ
