1. โซลูชันทางเทคนิค
| ชื่อโครงการ | เตาอบหมุนเวียนลมร้อนแบบกำหนดเอง (DS-LH135) |
| หมายเลขอ้างอิง | 20200518032 |
| วันที่ | 2020/5/61 |
| อนุมัติแล้ว | นายเหอ |
| ร่างแล้ว | นายหลี่ |
| เชิงพาณิชย์ | จางหยู |
| โทรศัพท์: | 13671719019 |
| I. วัตถุประสงค์ของอุปกรณ์และมาตรฐานการปฏิบัติตามข้อกำหนด | ||
| เป็นไปตามมาตรฐานการผลิตอุปกรณ์ | เป็นไปตามมาตรฐานต่อไปนี้สำหรับเตาอบลมร้อนแบบบังคับด้วยไฟฟ้า: มาตรฐาน GB/T 30435-2013, มาตรฐานความปลอดภัย GB 5959.4-92, มาตรฐานเตาอบลมร้อน GB/T 20033-2011 | |
| 2. การประยุกต์ใช้ผลิตภัณฑ์ | เหมาะสำหรับการดำเนินการทนความร้อน ทนความชื้น ต้านทานความแห้ง การทดสอบความสามารถในการปรับตัวที่อุณหภูมิสูง/ต่ำ การบำรุงรักษาอุณหภูมิคงที่ที่อุณหภูมิต่ำ และการจัดเก็บผลิตภัณฑ์อิเล็กทรอนิกส์และไฟฟ้า การรักษาพื้นผิว เครื่องมือ พลาสติก โลหะวิทยา ฯลฯ เหมาะอย่างยิ่งสำหรับการทดสอบความสามารถในการปรับตัวที่อุณหภูมิสูง/ต่ำของเส้นใยแสง คริสตัล ตัวเหนี่ยวนำที่มีความแม่นยำ ผลิตภัณฑ์ที่ผ่านการเคลือบพื้นผิว PCB และ LCD ฯลฯ ยังทำหน้าที่เป็นอุปกรณ์ทดสอบความน่าเชื่อถือสำหรับวิศวกรรมการควบคุมคุณภาพ นอกจากนี้ยังเหมาะสำหรับสำนักงานกำกับดูแลคุณภาพ สถาบันวิจัย และมหาวิทยาลัย เพื่อประเมินประสิทธิภาพและคุณภาพของผลิตภัณฑ์ | |
| 3. สารต้องห้าม | ห้ามใช้สารต่อไปนี้โดยเด็ดขาดในการทดสอบ: วัสดุที่ติดไฟได้ ระเบิดได้ มีฤทธิ์กัดกร่อนสูง หรือมีกัมมันตภาพรังสีรุนแรง | |
| ครั้งที่สอง ข้อมูลจำเพาะของอุปกรณ์ | ||
| 1. ชื่ออุปกรณ์ | เตาอบอุณหภูมิสูงหมุนเวียนอากาศร้อนแบบกำหนดเอง | |
| 1. รุ่นอุปกรณ์ | DS-5800H | |
| 2. พารามิเตอร์ทางเทคนิคหลัก | ||
| เตาอบหมุนเวียนลมร้อนแบบกำหนดเอง | ||

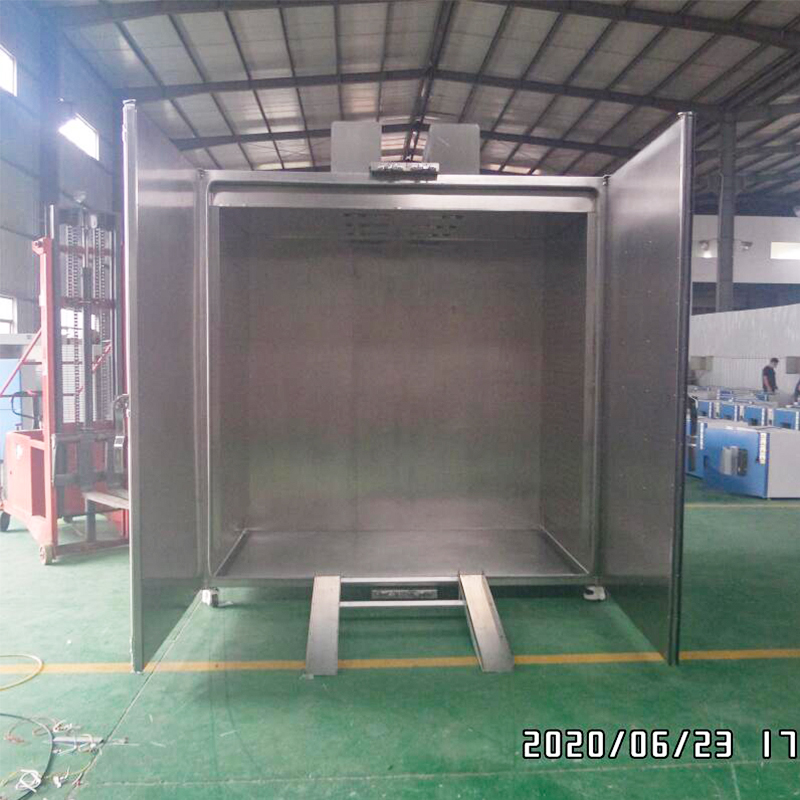

| 2.1 ขนาดห้องภายใน | 2200 × 1200 × 2200 มม. (กว้าง × ลึก × สูง) | |
| 2.2 ขนาดภายนอก | 3000 × 1400 × 2900 มม. (รวมมอเตอร์พัดลม) | |
| 2.3 ช่วงอุณหภูมิ | RT 20 ถึง 180°C | |
| 2.4 ผู้ควบคุม | ตัวควบคุมหน้าจอสัมผัส LCD | |
| 2.5 โหมดการทำงาน | 1 การทำงานตามกำหนดเวลา 2 การทำงานของค่าคงที่ 3 การทำงานที่ตั้งโปรแกรมไว้ | |
| 2.4 อุณหภูมิในการทำงานต่อเนื่อง | 160°ซ | |
| 2.5 ความผันผวนของอุณหภูมิ | ±1°ซ | |
| 2.6 ความสม่ำเสมอของอุณหภูมิ | ±2.5% ของจุดที่ตั้งไว้ | |
| 2.7 อัตราการทำความร้อน | ≥3°C/นาที (โดยเฉลี่ย) | |
| 2.8 ความละเอียดอุณหภูมิ | 0.1°ซ | |
| 2.9 ความสม่ำเสมอของอุณหภูมิ | 100°C: วินาที 2°C | |
| 2.10 เล่ม | 5.8 ลบ.ม | |
| 2.11 ทางลาดขนถ่ายสินค้า | 2200x1000มม | |
| 2.12 ความสามารถในการรับน้ำหนักภายในห้อง | 1.5 ตัน | |
| 2.13 แหล่งจ่ายไฟ (โดยประมาณ) | 380V/50Hz | |
| 2.14 การใช้พลังงานทั้งหมด | ประมาณ 25กิโลวัตต์ | |
| 3. โครงสร้างอุปกรณ์และวัสดุ | ||
| 3.1 วัสดุโครงสร้างสิ่งที่แนบมา | โครงสร้าง | การเสริมแรงโครงสร้างภายในประกอบด้วยโครงเหล็กฉาก โดยมีส่วนประกอบเป็นชั้นจากด้านนอกไปด้านใน: เปลือกหุ้ม – ฉนวนกันความร้อนใยหิน – โครง – ท่ออากาศ – ห้องด้านใน – ชั้นวางตัวอย่าง ระบบควบคุมติดตั้งอยู่ในตู้ควบคุมที่ติดตั้งภายนอกทางด้านขวาของยูนิต ในขณะที่มอเตอร์พัดลมอยู่ในตำแหน่งด้านขวาเพื่อสร้างกระแสลมตามแนวแกน |
| วัสดุปลอกด้านนอก | โครงสร้างตัวเครื่องมีการขัดเงาด้วยสแตนเลสสตีล 304 | |
| วัสดุซับด้านใน | สร้างจากแผ่นสเตนเลสสตีลขัดเงา SUS304 ระดับพรีเมี่ยม | |
| ล็อคประตู | มีตัวล็อคประตูแบบ snap-lock เพื่อความสะดวกในการใช้งาน | |
| ชั้นฉนวนกันความร้อน | หุ้มฉนวนด้วยขนสัตว์ทนไฟอลูมิเนียมออกไซด์ 5052 | |
| ลูกล้อ | ติดตั้งลูกล้อ Fuma 4 ล้อ (รับน้ำหนักได้ 1,000 กก.) | |

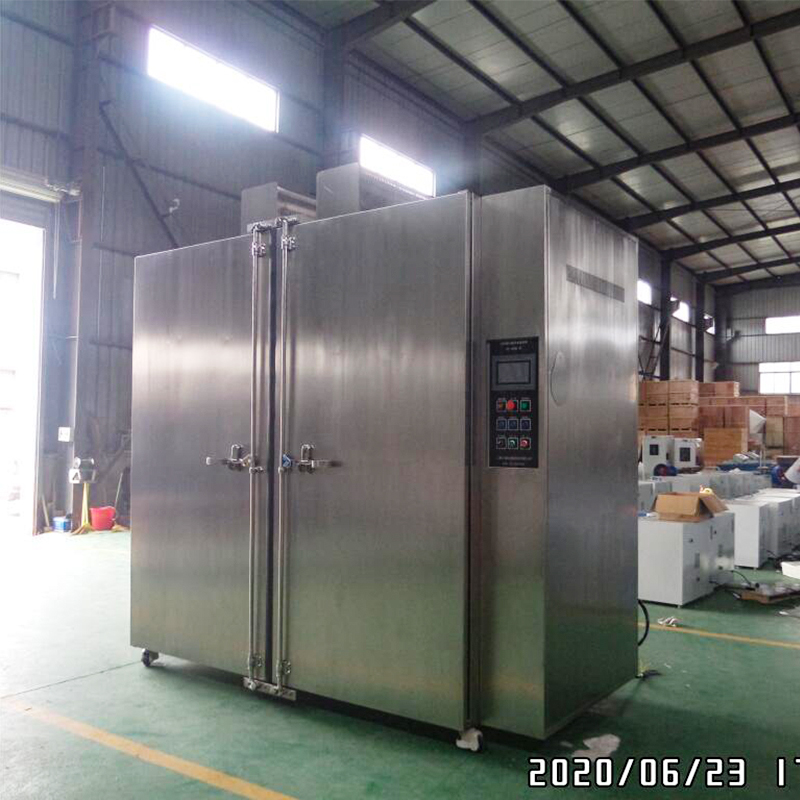

| ประตู | โครงสร้างประตู 2 บานไม่มีหน้าต่างดู มีกลไกล็อคแบบ snap-lock ตามหลักสรีระศาสตร์ กรอบประตูใช้โครงสร้างซีลหลายชั้นพร้อมปะเก็นยางซิลิโคนทนอุณหภูมิสูง/ต่ำแบบพิเศษ | |

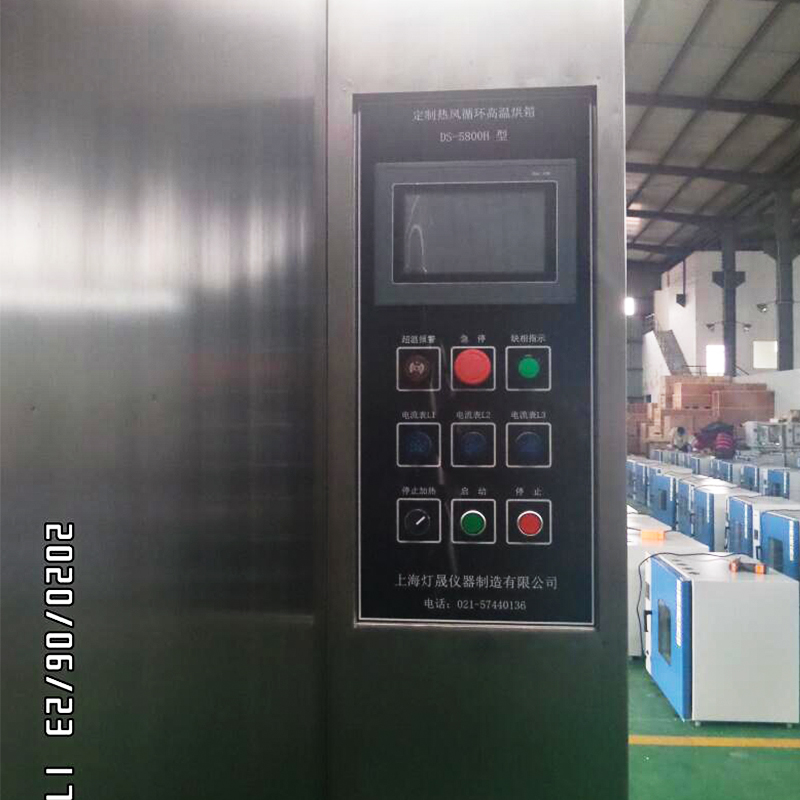

| 3.2 ระบบควบคุม | คอนโทรลเลอร์ | หน้าจอสัมผัสสีขนาดนิ้ว |
| ข้อมูลการแสดงผลอินเทอร์เฟซ | อุณหภูมิในการทำงานปัจจุบัน อุณหภูมิที่ตั้งไว้ เวลาในการทำงาน จำนวนส่วนการทำงาน (หากตั้งค่าไว้) และข้อมูลอื่นๆ | |
| การทำงานของเซตพอยต์ | การทำงานระยะยาวหลังจากตั้งอุณหภูมิ | |
| การดำเนินการตามกำหนดเวลา | ตั้งอุณหภูมิและระยะเวลาการทำงานเมื่อถึงอุณหภูมิที่ตั้งไว้ อุปกรณ์จะหยุดทำงานเมื่อครบระยะเวลาที่กำหนด | |
| การทำงานของโปรแกรม | ตั้งอุณหภูมิ 1, ตั้งระยะเวลา 1, ตั้งอุณหภูมิ 2, ตั้งระยะเวลา 2 สามารถตั้งโปรแกรมอุณหภูมิและระยะเวลาได้สูงสุด 15 ส่วน หลังจากเสร็จสิ้นการตั้งโปรแกรม อุปกรณ์จะทำงานตามลำดับตามอุณหภูมิและระยะเวลาที่ตั้งไว้ล่วงหน้า หลังจากเสร็จสิ้นแต่ละส่วนการทำงาน อุปกรณ์จะหยุดทำงานโดยอัตโนมัติ | |
| 3.3 ระบบกระจายและหมุนเวียนอากาศ | พัดลม | มอเตอร์พัดลมทนอุณหภูมิสูง 2 ตัว พัดลมเทอร์ไบน์อัลลอยด์ทนอุณหภูมิสูง ทำให้เกิดการไหลเวียนของการแพร่กระจายแบบบังคับ |
| พัดลม drive | การไหลตามแนวแกน | |
| การไหลเวียนของท่อ | การออกแบบท่อขนานพร้อมลมร้อนเคลื่อนจากขวาไปซ้าย แผ่นกั้นที่ติดตั้งภายในท่อทำให้มั่นใจได้ว่าทั้งความดันอากาศและความเร็วตรงตามมาตรฐานการทดสอบ ขณะเดียวกันก็ทำให้อุณหภูมิคงที่ได้อย่างรวดเร็วเมื่อเปิด/ปิดประตู | |
| พอร์ตทดสอบ | เส้นผ่านศูนย์กลาง 50 มม. ด้านซ้าย 1 อัน | |
| 3.4 ระบบทำความร้อน | 1 | ระบบทำความร้อนใช้วิธีการทำความร้อนแบบหมุนเวียนอากาศร้อน เพื่อให้มั่นใจว่ามีการกระจายอุณหภูมิที่สม่ำเสมอและการควบคุมอุณหภูมิที่เชื่อถือได้ |
| ② | ทั้งการควบคุมอุณหภูมิและกำลังไฟฟ้าที่ส่งออกคำนวณโดยไมโครคอมพิวเตอร์ ซึ่งจะปรับกำลังทำความร้อนโดยอัตโนมัติตามระดับภาระภายใน ทำให้ได้รับความแม่นยำสูงและประหยัดพลังงาน ส่งผลให้มีความยั่งยืนด้านสิ่งแวดล้อมและประหยัดพลังงานมากขึ้น | |
| ๓ | ส่วนประกอบของระบบหลัก: ท่อทำความร้อน รีเลย์โซลิดสเตต ฯลฯ | |
| 4. ระบบแจ้งเตือนเหตุขัดข้อง | ||
| การป้องกันความปลอดภัยของอุปกรณ์ | 1. ตัวจำกัดอุณหภูมิอิสระพร้อมระบบตัดความร้อนอัตโนมัติเมื่อมีความร้อนสูงเกินไป ให้การป้องกันตัวอย่างที่มีประสิทธิภาพ 2. ปุ่มหยุดฉุกเฉินเพื่อตัดแหล่งจ่ายไฟหลักทันทีในสถานการณ์วิกฤติ 3. ไฟแสดงสถานะสามสีจะตรวจสอบอุณหภูมิเกินและการทำงานของมอเตอร์พัดลม ความผิดปกติใด ๆ จะทำให้เกิดการแจ้งเตือนด้วยเสียงและภาพ 4. เบรกเกอร์ป้องกันไฟรั่ว 5. อุปกรณ์ป้องกันความล้มเหลวของเฟส | |
| 5. ข้อมูลเบื้องต้นเกี่ยวกับส่วนประกอบทางไฟฟ้าที่เลือก | ||
| เครื่องมือวัด | เครื่องมือวัดโมดูลรวม LCD แสดงข้อมูลหลายชุดบนหน้าจอเดียวพร้อมการส่งสัญญาณที่เสถียรและแม่นยำ เครื่องมือนี้มีการทำงานของลอจิก PID ฟังก์ชันการปรับแต่งตัวเอง และความสามารถในการแทรกแซงพารามิเตอร์แบบแมนนวล | |
| โซลิดสเตตรีเลย์ | ใช้โซลิดสเตตรีเลย์คุณภาพสูง | |
| เซ็นเซอร์อุณหภูมิ | ใช้เซ็นเซอร์ PT100 | |
| 6. มีเอกสารทางเทคนิคให้ | ||
| เอกสาร | คู่มือผู้ใช้อุปกรณ์ บัตรรับประกัน ใบรับรองความสอดคล้อง แผนผังไฟฟ้า | |
| 7. อุปกรณ์เสริม (อุปกรณ์เสริม) | ||
| การจัดเก็บข้อมูล | ที่เก็บข้อมูล USB ที่เก็บข้อมูลสเปรดชีต (500 หยวน) | |
| เครื่องพิมพ์ | การพิมพ์กระดาษความร้อน ช่วงเวลาการพิมพ์ที่ปรับได้ (1,500 หยวน) | |
| พอร์ตฉีดก๊าซเฉื่อย | การกระจายรูปตัวยูภายใน รูรับแสง 16 มม. (เส้นผ่านศูนย์กลางภายนอก) (2,000 หยวน) | |
| เครื่องวัดการไหลของก๊าซ | ช่องควบคุมก๊าซเพื่อควบคุมอัตราการไหลของก๊าซ (25,000 หยวน) | |
| ที่สาม ข้อกำหนดในการติดตั้งสภาพแวดล้อมของอุปกรณ์ | ||
| ข้อกำหนดในการติดตั้งอุปกรณ์ | อุณหภูมิและความชื้นโดยรอบ: 5°C ถึง 30°C ความชื้นสัมพัทธ์: <85% | |
| ไม่มีแรงสั่นสะเทือนที่รุนแรงในบริเวณใกล้เคียง | ||
| ไม่มีแสงแดดโดยตรงหรือแหล่งความร้อนโดยตรงอื่นๆ | ||
| ไม่มีสนามแม่เหล็กไฟฟ้าแรงสูงในบริเวณใกล้เคียง | ||
| ไม่มีฝุ่นหรือสารกัดกร่อนที่มีความเข้มข้นสูงในบริเวณใกล้เคียง | ||
| ห้องจะต้องมีการระบายอากาศที่ดี | ||
| ไม่มีกระแสลมแรงในบริเวณใกล้เคียง หากจำเป็นต้องมีการไหลเวียนของอากาศแบบบังคับ จะต้องไม่หันไปที่ตัวเครื่อง | ||
| ต้องวางอุปกรณ์บนพื้นผิวที่มั่นคงและได้ระดับและบำรุงรักษาในแนวนอน | ||
| ต้องรักษาระยะห่างอย่างน้อย 50 ซม. ระหว่างด้านหลังของอุปกรณ์และผนัง โดยมีระยะห่างอย่างน้อย 50 ซม. ทั้งสองด้าน | ||
| IV. การยอมรับและการรับประกัน | ||
| พารามิเตอร์ | ข้อมูลข้างต้นถูกวัดระหว่างการทำงานภายใต้สภาวะที่ไม่มีโหลด | |
| การยอมรับ | การยอมรับ testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| การรับประกัน | ระยะเวลาการรับประกันจะเป็น 12 เดือนหลังจากเสร็จสิ้นการยอมรับ นอกเหนือจากระยะเวลาการรับประกันนี้ จะมีค่าใช้จ่ายที่สมเหตุสมผลสำหรับชิ้นส่วนทดแทน | |
| V. เวลานำการผลิตและวิธีการขนส่ง | ||
| ระยะเวลาในการผลิต | จัดส่งภายใน 30 วันทำการนับจากวันที่การชำระเงินล่วงหน้าเข้าบัญชีของซัพพลายเออร์ | |
| วิธีการขนส่ง | การขนส่งทางถนน ตู้คอนเทนเนอร์ขนส่งสินค้าที่ตรงตามข้อกำหนดของ QB/WD008-2001 สถานที่จัดส่ง: จุดที่ลูกค้ากำหนด (ไม่รวมการจัดส่งชั้นบน) การขนถ่ายจะต้องดำเนินการโดยผู้ซื้อ | |
