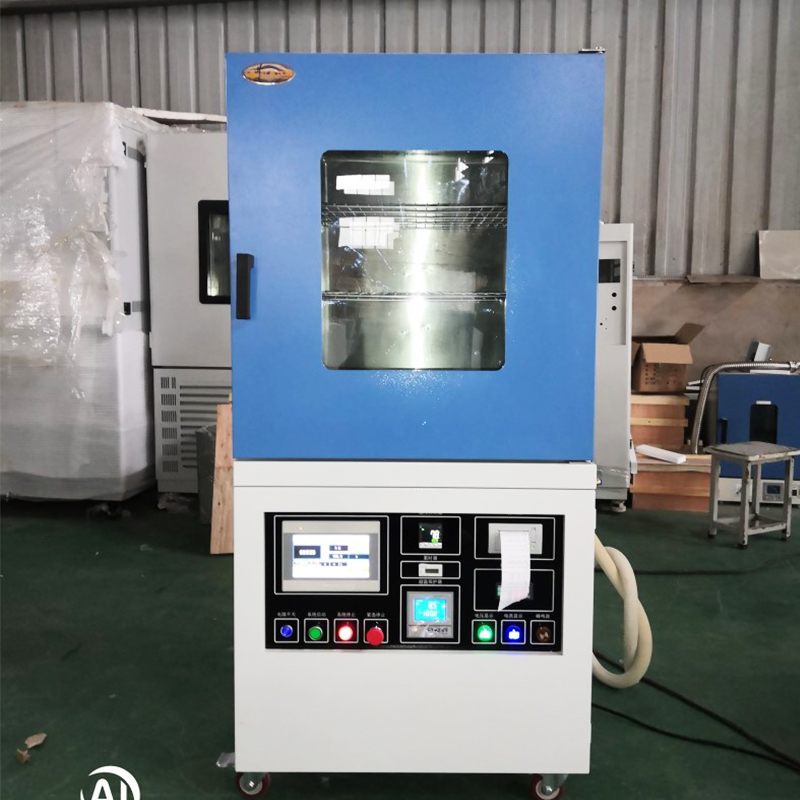

| ชื่อสินค้า | เตาอบแห้งสุญญากาศอัตโนมัติ | ||
| รุ่น | HTF-DZ215V | ||
| ข้อมูลจำเพาะทางเทคนิคที่สำคัญ | ช่วงการควบคุมอุณหภูมิ | RT 10~200°ซ | |
| ความเสถียรของอุณหภูมิ | ±2°ซ | ||
| ความละเอียดของอุณหภูมิ | 0.1°ซ | ||
| เส้นผ่านศูนย์กลางขาเข้าของไนโตรเจน | 14มม | ||
| ตัวกรอง | ชั้น 10,000 | ||
| วิธีทำความร้อน | เครื่องทำความร้อนภายนอก | ||
| วิธีการทำความเย็น | ความเย็นตามธรรมชาติ | ||
| อัตราการทำความเย็น | ไม่มี | ||

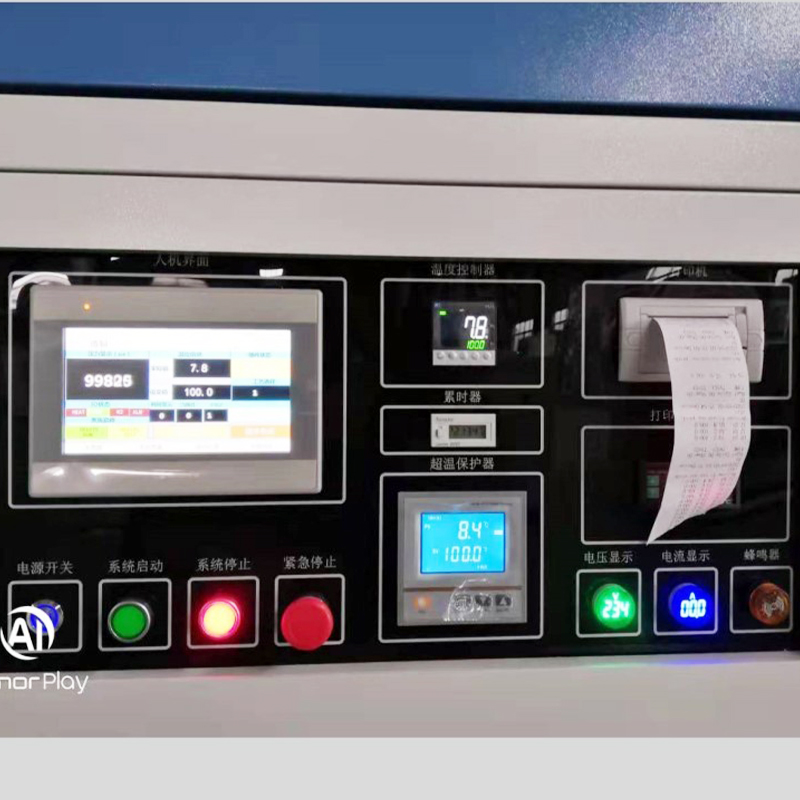

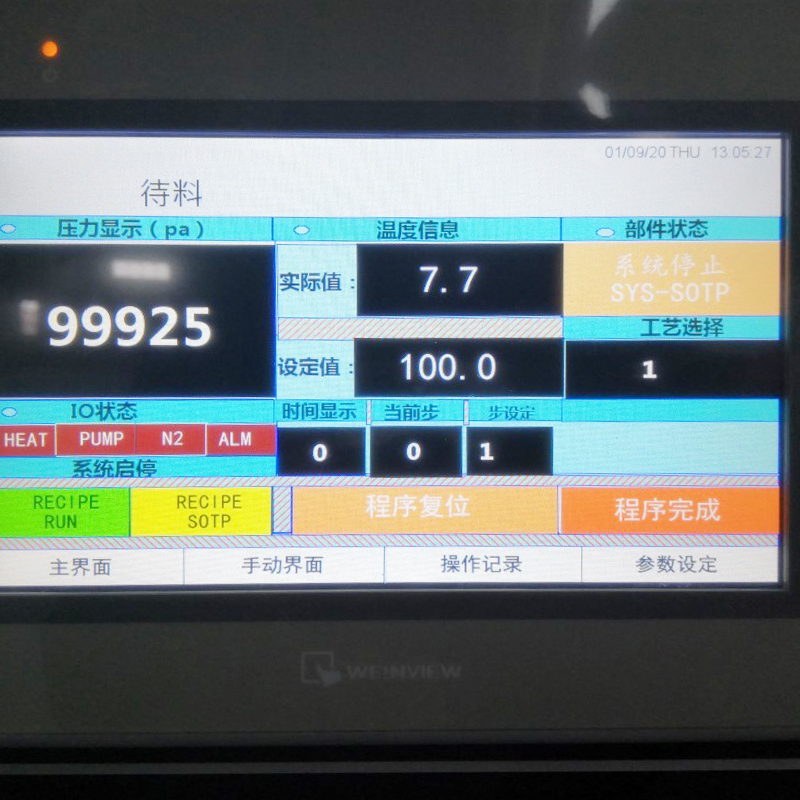

| คอนโทรลเลอร์ | การควบคุมอุตสาหกรรม PLC หน้าจอสัมผัส | ||
| เกจวัดสุญญากาศ | เกจวัดสุญญากาศแบบดิจิตอล | ||
| ช่วงสูญญากาศ | 50Pa-101KPa | ||
| วิธีการควบคุมสุญญากาศ | การควบคุมเซ็ตพอยต์ | ||
| ขนาดห้องด้านใน | กว้าง*ลึก*สูง (มม.) ≥560*640*600 | ||
| ขนาดภายนอกของยูนิตหลัก | กว้าง*ลึก*ส (มม.) µ720*820*1750 | ||
| ปริมาตรห้องด้านใน | 215ลิตร | ||
| หน้าต่างสังเกตการณ์ | 300x350 มม. สร้างด้วยกระจกนิรภัยเสริมด้านในและแผงอะคริลิกโปร่งใสสูงด้านนอก | ||
| ฉากกั้นห้อง | 6 ชั้น ชั้นเดียวรับน้ำหนักได้ 30กก. (ชั้นวางมีแผ่นสแตนเลสเจาะรู) | ||
| กรอบรองรับ | 6 ชั้น ความสูงจากพื้น 70 มม | ||
| ปั๊มสุญญากาศ | ปั๊มสุญญากาศไร้น้ำมันนำเข้า | ||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | 220V/50Hz | ||
| การใช้พลังงาน | 2500W | ||
| ระบบควบคุมอุณหภูมิ | นำเสนอตัวควบคุมอุณหภูมิลอจิก PID ที่ใช้ไมโครโปรเซสเซอร์เพื่อการทำงานที่ยั่งยืน ชิ้นส่วนอิเล็กทรอนิกส์ใช้ผลิตภัณฑ์จาก Chint และ Shanghai People Electric เพื่อให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือในระยะยาว | ||
| องค์ประกอบความร้อน | ลวดทำความร้อนโลหะผสม HRE ระดับพรีเมียมฝังอยู่ในท่อสแตนเลส SUS304 ที่ทนต่อการกัดกร่อน รับประกันอายุการใช้งานที่ยาวนานขึ้นขององค์ประกอบความร้อน ในขณะเดียวกันก็ป้องกันไฟฟ้ารั่วด้วย | ||
| องค์ประกอบการตรวจจับอุณหภูมิ | เทอร์โมคัปเปิล PT-100 ที่มีความแม่นยำสูง | ||
| วัสดุที่อยู่อาศัย | สแตนเลส SUS304 (ความหนา 1 มม.) | ||
| วัสดุถังด้านใน | แผ่นเหล็กสแตนเลสทนการกัดกร่อน 316L (ความหนา 3 มม.) | ||

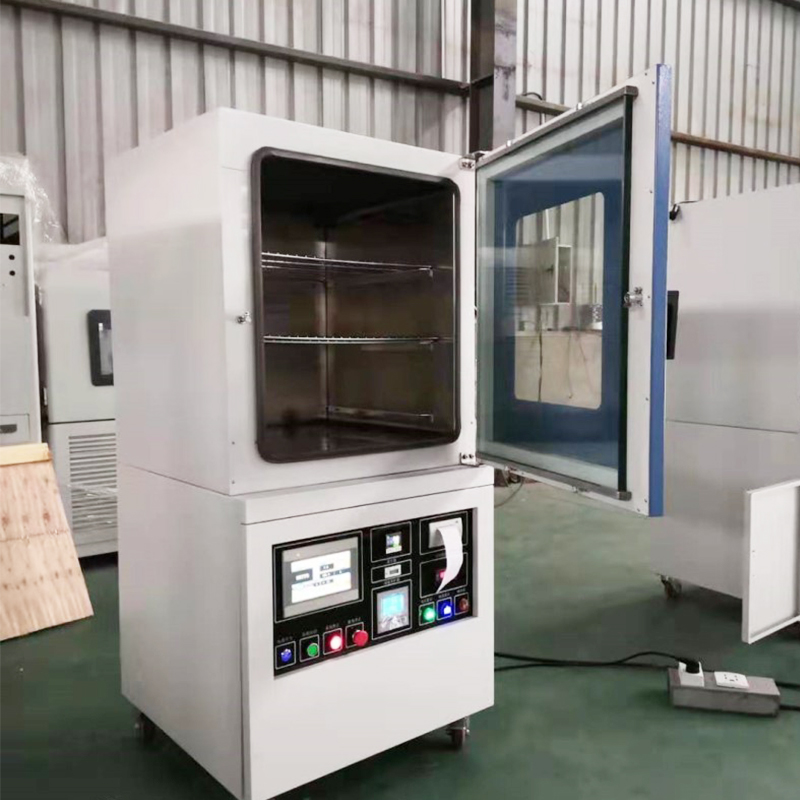

| คำอธิบายโครงสร้างอุปกรณ์ | ขนาดตัวเครื่องหลักคือ 720 × 820 × 1750 มม. ยูนิตหลักประกอบด้วยลูกล้อ Fuma สี่ตัวและขารองรับคงที่สี่ขา เพื่อการเคลื่อนย้ายที่ง่ายดายและการวางตำแหน่งที่ปลอดภัย ระบบควบคุมติดตั้งอยู่ภายนอกทางด้านซ้ายหรือขวาของกล่องหุ้ม มุมห้องมีมุมโค้งมนโดยไม่มีจุดบอดเพื่อการทำความสะอาดที่สะดวก ภายในห้องประกอบด้วยหกชั้น โดยแต่ละชั้นมีความสูงขั้นต่ำ 70 มม. (ความสูงที่ใช้งานจริง) และพื้นที่ชั้นเดียวขั้นต่ำ 555 × 635 มม. | ||
| คำอธิบายระบบควบคุม | ไม่มีมุมตายเพื่อทำความสะอาดง่าย ภายในห้องประกอบด้วย 6 ชั้นโดยมีความสูงขั้นต่ำ 70 มม. (ความสูงที่ใช้งานจริง) ต่อชั้น แต่ละชั้นมีพื้นที่ขั้นต่ำ 555 × 635 มม. รองรับตะกร้ามาตรฐาน 2 ใบ (480 × 250 × 50 มม.) ต่อชั้น ความจุเต็มคือตะกร้ามาตรฐาน 12 ใบ ประตูยูนิตหลักเปิดไปทางขวาตามหลักการยศาสตร์" | ||
| คำอธิบายกระบวนการการทำงานของอุปกรณ์ | อุปกรณ์ดังกล่าวใช้การเขียนโปรแกรมควบคุมอุตสาหกรรม PLC การควบคุมที่ตั้งโปรแกรมได้ครอบคลุมสถานะเริ่ม/หยุดปั๊มสุญญากาศ การตั้งค่าระดับสุญญากาศ ระยะเวลากักสุญญากาศ เวลาในการเติมก๊าซเฉื่อย เวลาปิดวาล์วโซลินอยด์ก๊าซเฉื่อย และการเริ่มต้น/สิ้นสุดวงจรการทำความร้อน | ||
| การจัดเก็บข้อมูลและการส่งออก | การดำเนินการขั้นตอนเดียว: | ||
| ระบบการพิมพ์ | ขั้นตอนที่ 1: ตั้งค่าระดับสุญญากาศ (ค่าสมมติ: 80 kPa) | ||
| ฟังก์ชั่นการปรับแต่งตัวเอง | ขั้นตอนที่ 2: ตั้งอุณหภูมิเป้าหมายและเวลาพักหลังการเข้าถึง (เป้าหมายคือ 200°C) | ||
| สัญญาณเตือนแบบเรียลไทม์ | ขั้นตอนที่ 3: เริ่มต้นสุญญากาศหรือทำความร้อน (เป็นไปได้พร้อมกัน) → บรรลุระดับสุญญากาศเป้าหมาย → ปั๊มสุญญากาศจะหยุดทำงานโดยอัตโนมัติ | ||
| การประกันความปลอดภัย | อุณหภูมิที่ตั้งไว้และเวลาดำเนินการหลังการเข้าถึงอุณหภูมิ (อุณหภูมิสมมติ: 200°C) → ขั้นตอนที่ 3: | ||
| สภาพแวดล้อมการทำงานของอุปกรณ์ | อพยพสุญญากาศหรือความร้อน (สามารถทำได้พร้อมกัน) → เมื่อถึงค่าสุญญากาศที่ตั้งไว้ ปั๊มสุญญากาศ | ||
| ระยะเวลาการรับประกัน | หยุดโดยอัตโนมัติในขณะที่เครื่องทำความร้อนยังคงดำเนินต่อไป เมื่ออุณหภูมิถึงจุดที่กำหนดและอุณหภูมิแล้ว | ||
| การบำรุงรักษาหลังการติดตั้ง | หมดเวลาการทำงาน อุปกรณ์จะหยุดทำงานโดยอัตโนมัติ | ||
| เวลาตอบสนองหลังการขายและการบำรุงรักษา | (หมายเหตุ: ในระหว่างการทำความร้อน การขยายตัวของอากาศภายในห้องจะลดระดับสุญญากาศ และทำให้ทำงานอัตโนมัติ | ||
| การกำหนดค่า | ปั๊มสุญญากาศรีสตาร์ทเพื่อเติมสุญญากาศ การทำความร้อนหรือการทำงานที่อุณหภูมิคงที่ดำเนินไปตามปกติ) | ||
